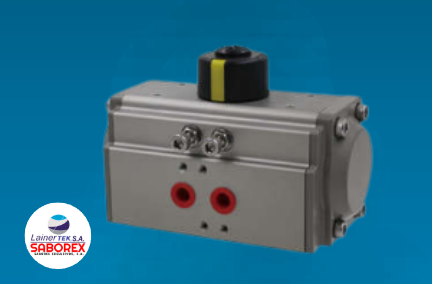

Cilindro de aluminio de simple/doble efecto

Cilindro de aluminio de simple/doble efecto

Selección del actuador de simple efecto
Bajo condiciones normales de trabajo, el factor de seguridad considerado para el actuador de simple efecto es del 30% al 50%.

Ejemplo:
Par de torsión requerido por la válvula = 100 N·m
Par de seguridad = (1 + 30%) = 130 N·m

Para consultar la tabla de salida del actuador de simple efecto, podemos referirnos al modelo BT-140S, con los siguientes pares de salida:

• Carrera con aire: 0° → 238.4 N·m

• Carrera con aire: 90° → 132.4 N·m

• Carrera por resorte: 0° → 172 N·m

• Carrera por resorte: 90° → 258 N·m

Todos los pares de salida cumplen con nuestros requerimientos.

Nota:
Durante el proceso de retorno por resorte del actuador de simple efecto, la ventilación del puerto B no afecta la salida de par del actuador, sino que ayuda a que el resorte regrese a su posición.
